Elementos de sujeción de KIPP
KIPP es fabricante, además de elementos de mando y elementos estándar, también de una amplia gama de elementos de sujeción. Aquí se cuentan las garras o hierros de sujeción, pero también los ganchos de sujeción, los dispositivos de sujeción flotante y otros muchos productos.
Los elementos de sujeción de KIPP se utilizan siempre que hay que fijar, es decir, sujetar con tensión o retener, elementos. En función del elemento de sujeción, las fuerzas pueden actuar sobre la pieza desde arriba, lateralmente o por el interior, con vistas a garantizar una sujeción o retención óptima. Los campos de aplicación en la metalurgia abarcan desde las fabricaciones especiales en la construcción de prototipos, hasta la fabricación en serie en la construcción de máquinas.
|
|
|
Distintas clases y tamaños de elementos de sujeción
En los elementos de sujeción se distinguen distintas categorías o versiones. En KIPP encontrará:
- Elementos de sujeción mecánicos
- Elementos de sujeción neumáticos
Los elementos de sujeción mecánicos constituyen la mayoría de los productos de KIPP. Se accionan manualmente y, con frecuencia, se tensan con herramientas como llaves de boca o llaves Allen. Los elementos de sujeción neumáticos se diferencian de los elementos de sujeción mecánicos en que no se accionan con la mano. Por esta característica son especialmente aptos para aplicaciones en el área de la automatización y contribuyen a la digitalización del entorno de producción.
Con el fin de cubrir un amplio rango de aplicaciones, KIPP tiene en su gama elementos de sujeción de distintos tamaños. Con vistas a introducir un sistema unificado de dimensiones, se ofrecen los tamaños M4 – M36. Por supuesto, aquí también están incluidos los tamaños M6, M8, M10, M12 y M16 del sistema principal |
|
|

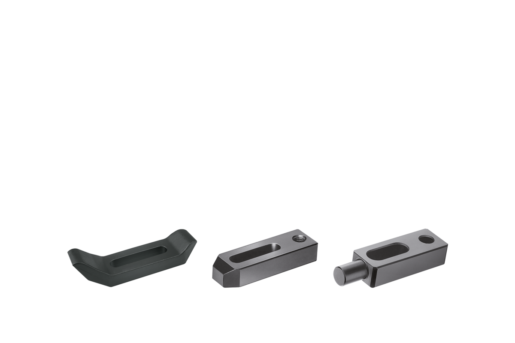

Garras de sujeción para una sujeción segura
| Las garras de sujeción, también denominadas hierros de sujeción, se incluyen en los elementos de sujeción mecánicos. Con los hierros de sujeción, la pieza de trabajo se sujeta por arriba. En KIPP los encontrará o bien como módulos prefabricados o bien como piezas individuales adaptadas con las que podrá configurar sus módulos individuales. Gracias a la amplia selección, dispone de modelos en numerosas versiones. |
|
|
Estructura de las garras de sujeción
| Una garra de sujeción es parte de un módulo completo formado por varias partes individuales. Un tornillo prisionero sirve de base para la fijación y va atornillado en la placa de base que es la transmisora de la fuerza. Con el tornillo prisionero se puede insertar un resorte o un soporte de hierros de sujeción. Después de soltar el tornillo tensor, este se encarga de devolver el hierro de sujeción a su posición inicial, facilitando así la retirada de la pieza de trabajo. Ahora, el hierro de sujeción propiamente dicho se coloca sobre el tornillo prisionero y el soporte de hierros de sujeción. Tiene un agujero alargado que permite desplazamientos y facilita la colocación de la pieza. Una perforación roscada adicional permite ampliar el hierro de sujeción, por ejemplo con piezas de presión, pinzas o soportes con bola oscilante. En función de la versión del hierro de sujeción, puede tener una segunda perforación roscada en el otro extremo. Este segundo agujero se emplea para montar tornillos de apoyo y elementos de apoyo. Garantizan la transmisión sobre la pieza de toda la fuerza de sujeción del hierro de sujeción e impiden la presión hacia atrás del hierro de sujeción. Hay hierros de sujeción de diversas formas, lo que permite utilizarlos en numerosas tareas de sujeción. |
|
|
Garras de sujeción – Aplicación y campos de uso
Cuando hay que sujetar piezas de trabajo, se pueden utilizar garras de sujeción o hierros de sujeción. Para ello, la garra de sujeción se monta sobre la placa del dispositivo. A continuación se coloca el objeto que se vaya a sujetar. El agujero alargado permite desplazar con facilidad a su ubicación correcta el hierro de sujeción. Al apretar la tuerca que lleva el tornillo prisionero se comprime el hierro de sujeción, lo que, a su vez, fija la pieza de trabajo. Con un elemento de soporte en la garra de sujeción se garantiza que, con la tensión, la contrapresión de la pieza no empuje la garra hacia atrás. Si el objeto es más alto que la altura máxima ajustable con la garra de sujeción, se pueden utilizar bloques verticales. Estos amplían la altura y permiten sujetar piezas de trabajo más grandes.
Las garras de sujeción se utilizan en la construcción de máquinas o de portapiezas, así como en la fabricación de prototipos. Se emplean además en las fresadoras o, también, al fresar, se encargan de una retención segura de la pieza de trabajo. |
|
|
Otros elementos de sujeción de KIPP |
|

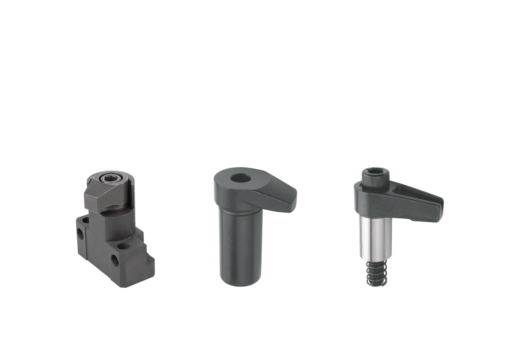

Los ganchos de sujeción se incluyen en el grupo de los elementos de sujeción mecánicos. La sujeción se ejerce aquí también verticalmente, de arriba hacia abajo. Este elemento de sujeción tiene un tornillo en el centro que transmite la fuerza al objeto sujeto. Entre el cuerpo base exterior y el tornillo hay un resorte que devuelve el gancho de sujeción a su posición inicial al soltarlo. De forma similar a un dispositivo de sujeción pivotante, en los ganchos de sujeción también se puede girar el brazo de sujeción, lo que permite cambiar la pieza con facilidad.
Hay varias versiones donde elegir. Se diferencia, entre otros, en la clase de accionamiento, la versión del brazo de sujeción o la posibilidad de fijación. Con respecto al tipo de accionamiento, hay ganchos de sujeción con tornillos Allen que se pueden accionar con una herramienta. Para un manejo sin herramientas hay ganchos de sujeción con palancas excéntricas o palancas de sujeción. El brazo de sujeción se ofrece en distintas longitudes y anchuras, así como también con una pieza adicional protectora. Este elemento evita arañazos o rayaduras en la pieza de trabajo. Independientemente del modelo, los ganchos de sujeción se pueden fijar a la placa del dispositivo, montarse embutidos en la placa de base, o bien colocarse en el lateral mediante un soporte de montaje angular. |
|
|
Dispositivos de sujeción flotante
En los dispositivos de sujeción flotante, como su nombre ya indica, la tensión actúa de forma flotante, lo que permite adaptar el dispositivo de sujeción exactamente a la pieza. Sirven para sujetar determinados puntos de sujeción en componentes flexibles y delicados. Impiden que la pieza se doble durante el mecanizado o se dañe por las vibraciones. La función se desactiva cuando se bloquea específicamente el dispositivo de sujeción. En la gama de KIPP hay dos versiones distintas que se diferencian por el tipo de accionamiento. Los
modelos K1228 se reconocen por su carcasa roja de aluminio. La fijación de la pieza y la desactivación de la función flotante se realizan en este modelo con una tuerca en un solo punto de sujeción. Depende del par de apriete que se aplique a la tuerca. Con un par de apriete de 15 Nm, la pieza de trabajo se sujeta y el dispositivo de sujeción tiene un apoyo flotante. Con más de 15 Nm, el dispositivo de sujeción flotante está bloqueado. Los
dispositivos de sujeción flotante K1227 se distinguen por su carcasa azul de aluminio. Se diferencian de los dispositivos de sujeción flotante K1228 en que se accionan con dos tuercas hexagonales. Con la tuerca hexagonal más grande SW18 se sujeta la pieza, mientras que con la tuerca SW10 más pequeña se controla o bloquea la función flotante. |
|
|
HEINRICH KIPP WERK – Pedir online elementos de sujeción
| Pida sus elementos de sujeción online en HEINRICH KIPP WERK. Aquí encontrará, además de garras de sujeción, ganchos de sujeción o dispositivos de sujeción flotante, una amplia variedad de otros artículos del área de los elementos de sujeción. Pero si, a pesar de nuestra extensa gama, no encuentra el producto idóneo, no dude en ponerse en contacto con nosotros. Nuestros expertos le asesorarán con mucho gusto, para desarrollar las soluciones especiales individuales que requiera su problema. |
|
|
|
