Material
Carriles de acero inoxidable 1.4301.
Jaulas de bolas de acero inoxidable 1.4301.
Bolas de acero inoxidable 1.4034.
Versión
Carriles con acabado natural.
Jaulas de bolas con acabado natural.
Bolas con acabado natural.
Jaulas de bolas con acabado natural.
Bolas con acabado natural.
Mostrar más
Mostrar menos
Descripción
Material
Carriles de acero inoxidable 1.4301.
Jaulas de bolas de acero inoxidable 1.4301.
Bolas de acero inoxidable 1.4034.
Versión
Carriles con acabado natural.
Jaulas de bolas con acabado natural.
Bolas con acabado natural.
Jaulas de bolas con acabado natural.
Bolas con acabado natural.
Indicación de pedido
Venta por pares.
Indicación

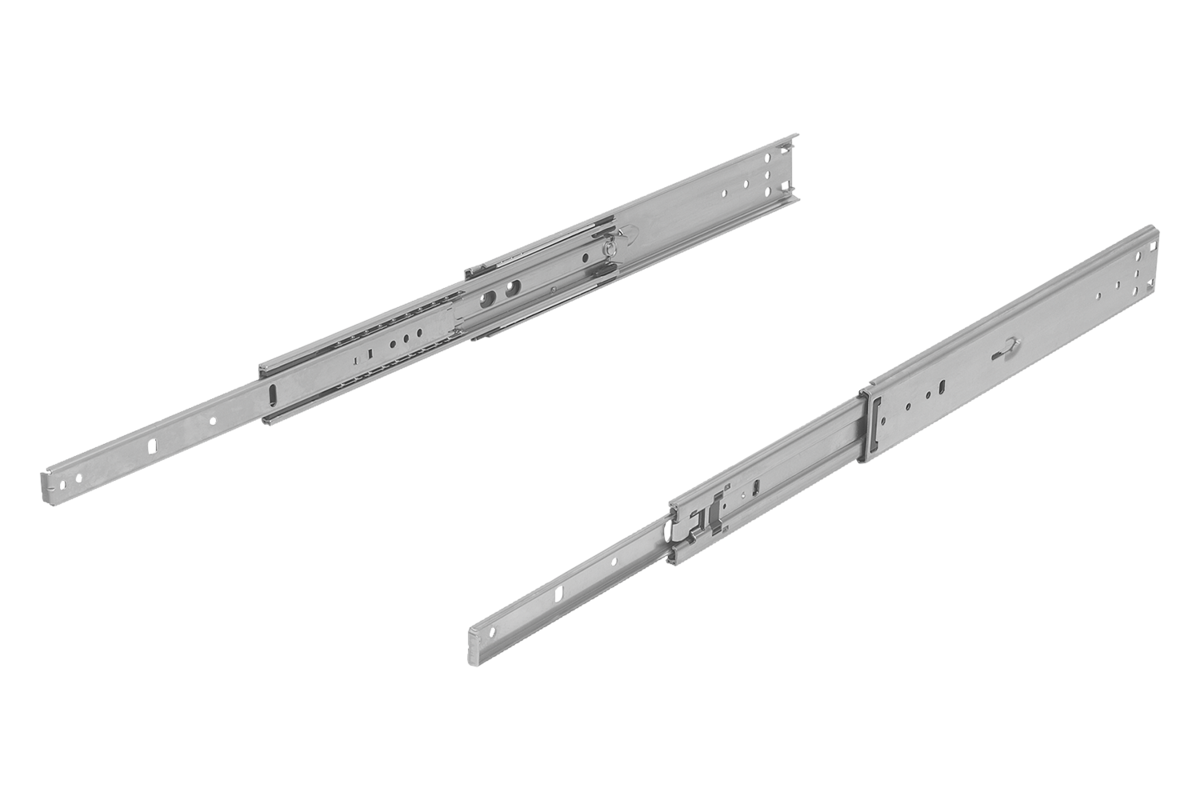

En los carriles telescópicos con sobre extensión, la carrera es mayor que la longitud de montaje. Enclavamiento en posición abierta. Accionando la palanca de desbloqueo se puede extraer fácilmente el cajón y retirarlo de la guía.
La capacidad de carga dinámica de los carriles telescópicos indica la capacidad de carga máxima de un par de carriles telescópicos montados en vertical cuando se utiliza el recorrido de extensión completo. Las capacidades de carga indicadas se han determinado con una distancia entre carriles de 400 mm y se refieren al valor máximo con 10.000 ciclos.
En caso de montaje horizontal, la capacidad de carga es un 75 % menor.
La altura de la cabeza de los tornillos de fijación no debe exceder 2,5 mm de alto porque de lo contrario hay riesgo de colisión con otras partes del carril.
La capacidad de carga dinámica de los carriles telescópicos indica la capacidad de carga máxima de un par de carriles telescópicos montados en vertical cuando se utiliza el recorrido de extensión completo. Las capacidades de carga indicadas se han determinado con una distancia entre carriles de 400 mm y se refieren al valor máximo con 10.000 ciclos.
En caso de montaje horizontal, la capacidad de carga es un 75 % menor.
La altura de la cabeza de los tornillos de fijación no debe exceder 2,5 mm de alto porque de lo contrario hay riesgo de colisión con otras partes del carril.
Ventajas
Enclavamiento en posición abierta
Separación rápida del frente
Separación rápida del frente
Indicación sobre el dibujo
1) El modelo K1716.0305 no tiene agujero de montaje
